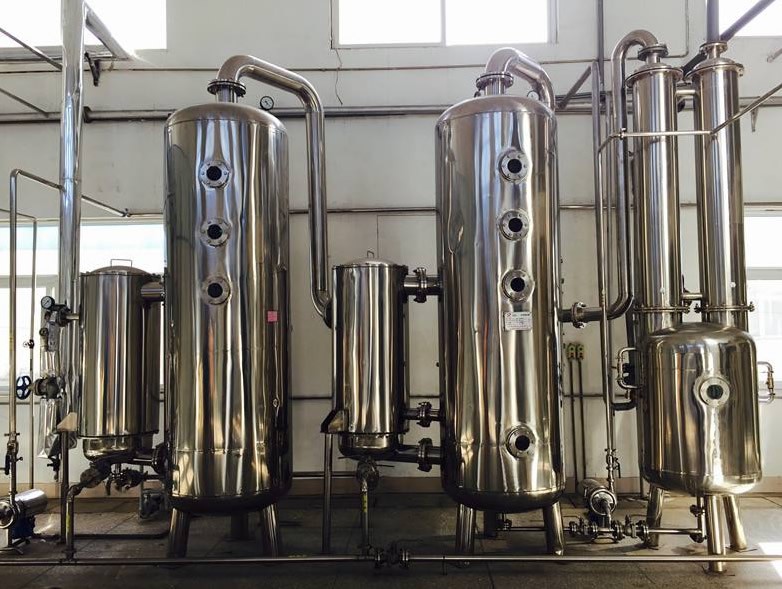

雙效蒸發器

蒸發設備由蒸發器（具有加熱界面和蒸發表面）、冷凝器和抽氣泵等部分組成。由于各種溶液的性質不同，蒸發要求的條件差別很大，因此蒸發濃縮設備的形式很多，按不同的分類：1、常壓蒸發濃縮設備，2、真空蒸發濃縮設備，3、升膜式蒸發濃縮器，4、降膜式蒸發濃縮設備，5、薄膜式蒸發濃縮器，6、***循環管式蒸發濃縮設備，7、盤管式蒸發濃縮設備等！

一、適用范圍

雙效蒸發器，適用于牛奶、葡萄糖、淀粉、木糖、制藥、化工、生物工程、環保工程、廢液回收等行業進行低溫連續式蒸發濃縮，具有傳熱效率高，物料受熱時間短等主要特點，所以特別適用于熱敏性、粘滯性、發泡性等物料。

二、設備組成

雙效蒸發器簡單的說就是兩個單效蒸發器串聯在一起，串聯的方式又分為并流、逆流、平流三種形式。加熱蒸發器、分離器、冷凝器、熱壓泵、殺菌器、保溫管、真空系統、料液輸送泵、冷凝排水泵、操作平臺、電器儀表控制柜及閥門、管路等系統組成。

三、雙效蒸發器裝置是一種新型***節能真空蒸發濃縮設備，其特點是：

1．設備整個加熱系統由于蒸汽加熱均勻、料液為液膜式流動蒸發，所以具有傳熱效率高加熱時間短等主要特點。如再配置熱壓泵，更具節能降耗，蒸汽耗量低、冷卻水循環量低等優點。

2．物料沿管內壁向下加速加壓流動蒸發，適應粘度較大的料液蒸發濃縮。

3．由于物料在每根管內成膜狀蒸發，料液加熱時間非常短，所以特別對食品蒸發濃縮非常有利，較大的保存了食品的營養成份。

4．蒸發過程在真空作用下，既保證了物料的衛生要求，同時保證了環保要求，同時大大降低了蒸發溫度，加上配置熱壓泵，部份二次蒸汽經熱壓泵重新吸入與生蒸汽混合，既節約了生蒸汽，同時由于通過熱壓泵的蒸汽呈噴射霧狀進入加熱殼體，蒸汽迅速擴散，料液加熱溫和，所以適合熱敏性物料的濃縮。

5．設備適用于發泡性物料蒸發濃縮，由于料液在加熱管內成膜狀蒸發，即形成汽液分離，同時在效體底部，料液大部份即被抽走，只有少部份料液與所有二次蒸汽進入分離器強化分離，料液整過程沒有形成太大沖擊，避免了泡沫的形成

6．對于食品蒸發濃縮，設備可同時具備殺菌功能，物料先經預熱，然后進入殺菌器，達到94度以上，維持24秒左右，即進入一效效體，物料迅速閃蒸，溫度瞬間下降。

7．設備可配備CIP清洗系統，實現就地清洗，整套設備操作方便，無死角。

8．設備連續進出料。

9．設備可配置自動化系統，實現進料量自動控制，加熱溫度自動控制，出料濃度自動控制，清洗自動控制，還可配備突發停電、故障時對敏感性物料的保護措施。其它安全、報警等自動化操作、控制。

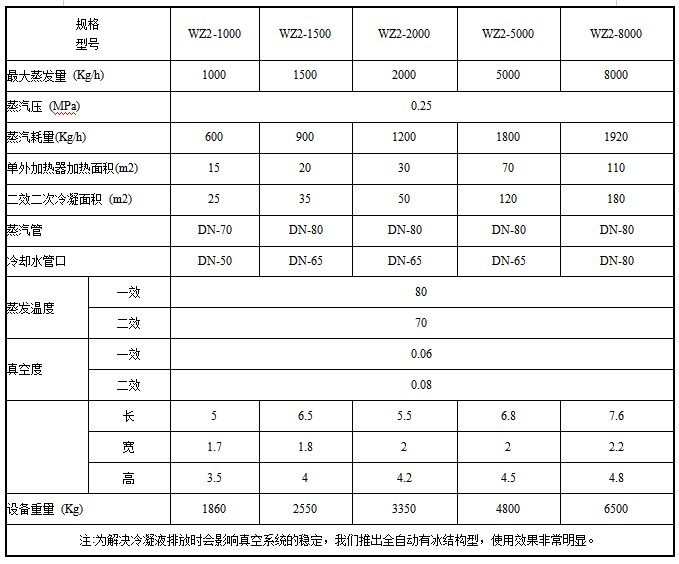

四、技術參數
